在电力系统中，互感器、断路器和继电保护装置是保障电网安全稳定运行的三大核心设备。它们紧密协作，如同一个高效的“人体系统”：

互感器（TA/TV） - “系统的眼睛与耳朵”

◆ 作用： 将高压大电流按比例转换为安全的低压小电流（电流互感器CT/TA）或低电压（电压互感器VT/TV），为测量和保护提供精确信号。

◆ 关键点： 隔离高电压，提供标准化二次信号（如1A/5A，100V）。

◆ 武汉BSport体育官网电气提供高精度互感器测试仪，确保“感知”信号的准确性。

继电保护装置 - “系统的大脑”

◆ 作用： 实时采集互感器传来的电流、电压信号，分析电网运行状态（如过流、短路、接地故障）。

◆ 决策： 当检测到异常或故障（如短路电流激增）时，瞬间（毫秒级）判断故障位置和类型，并向断路器发出精确的分闸指令。

◆ 核心使命： 快速、有选择性地切除故障设备，保护主设备安全，缩小停电范围。

断路器（CB） - “系统的执行手臂”

◆ 作用： 正常运行时可靠接通/断开负荷电流；故障时接收继电保护装置发来的跳闸命令，迅速（几十毫秒内）强力切断故障电流，隔离故障点。

◆ 关键能力： 具备强大的灭弧能力和开断容量，能安全熄灭故障产生的巨大电弧。

它们如何协同工作？（一次故障处理流程）

故障发生： 例如，线路某处发生短路。

感知信号： 互感器（CT）立即检测到电流急剧增大，并将按比例缩小的、但能反映故障特征的电流信号传送给继电保护装置。

分析决策： 继电保护装置接收到互感器信号，内部逻辑芯片高速运算，确认是短路故障且达到动作定值，瞬间做出跳闸决策。

执行隔离： 保护装置向故障线路对应的断路器发出“分闸”命令。断路器操动机构立即动作，触头分离，强力灭弧，切断故障电流，故障线路被隔离。

系统恢复： 非故障区域供电不受影响或可快速恢复。

总结：不可或缺的铁三角关系

互感器是基础： 提供准确、安全的运行参数，是保护和测量的源头。其精度和可靠性直接影响保护动作的正确性。

继电保护是核心： 基于互感器信号进行智能判断，是系统的“神经中枢”和“决策者”。其快速性、选择性、灵敏性、可靠性至关重要。

断路器是关键执行者： 忠实执行保护命令，承担最危险的开断任务，是故障隔离的最后一道物理屏障。其开断能力和动作可靠性直接决定故障能否被有效切除。

三者缺一不可： 互感器信号错误会导致保护误动或拒动；保护装置失效或误判，断路器将无法正确动作；断路器拒动或开断失败，保护装置再正确也无法隔离故障，后果严重。

保障可靠性的关键：测试与维护

为确保这一“铁三角”在关键时刻可靠动作，定期使用专业设备进行测试维护必不可少：

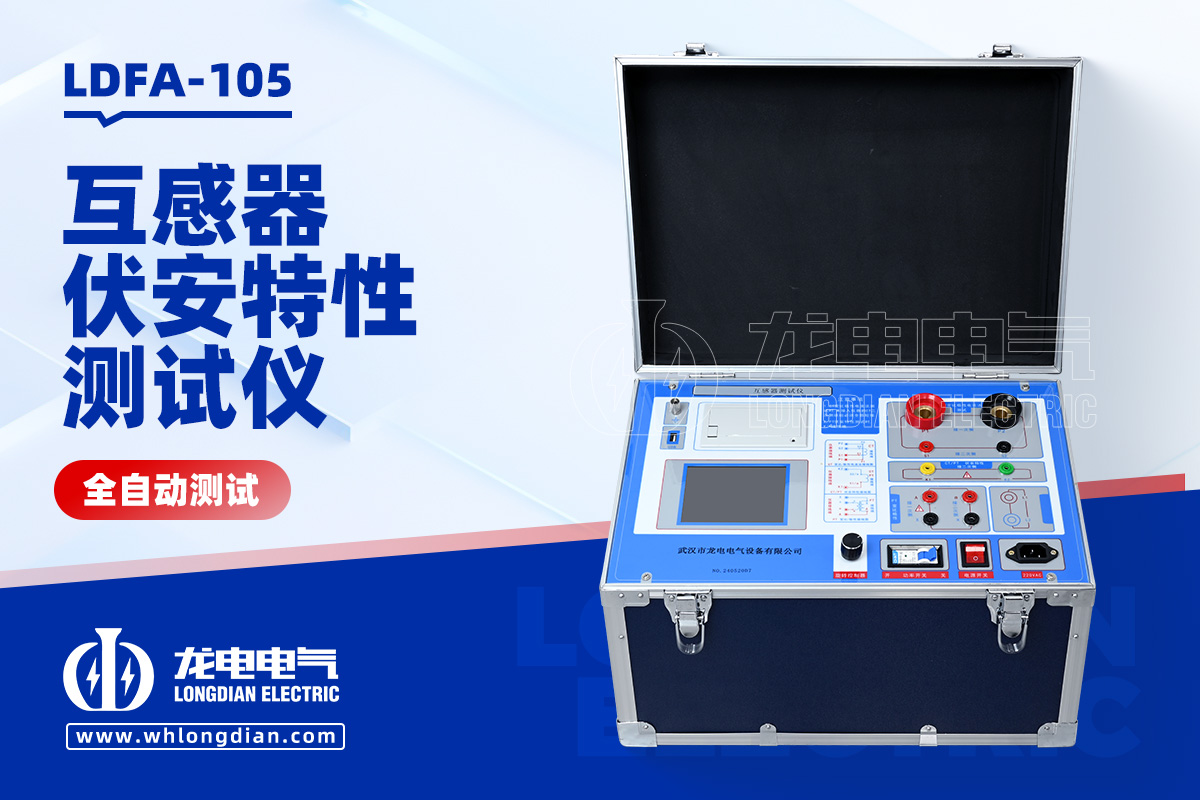

互感器测试： 使用互感器特性综合测试仪（如武汉BSport体育官网电气LDFA-105）检测变比、极性、伏安特性、误差曲线等，确保信号源准确。

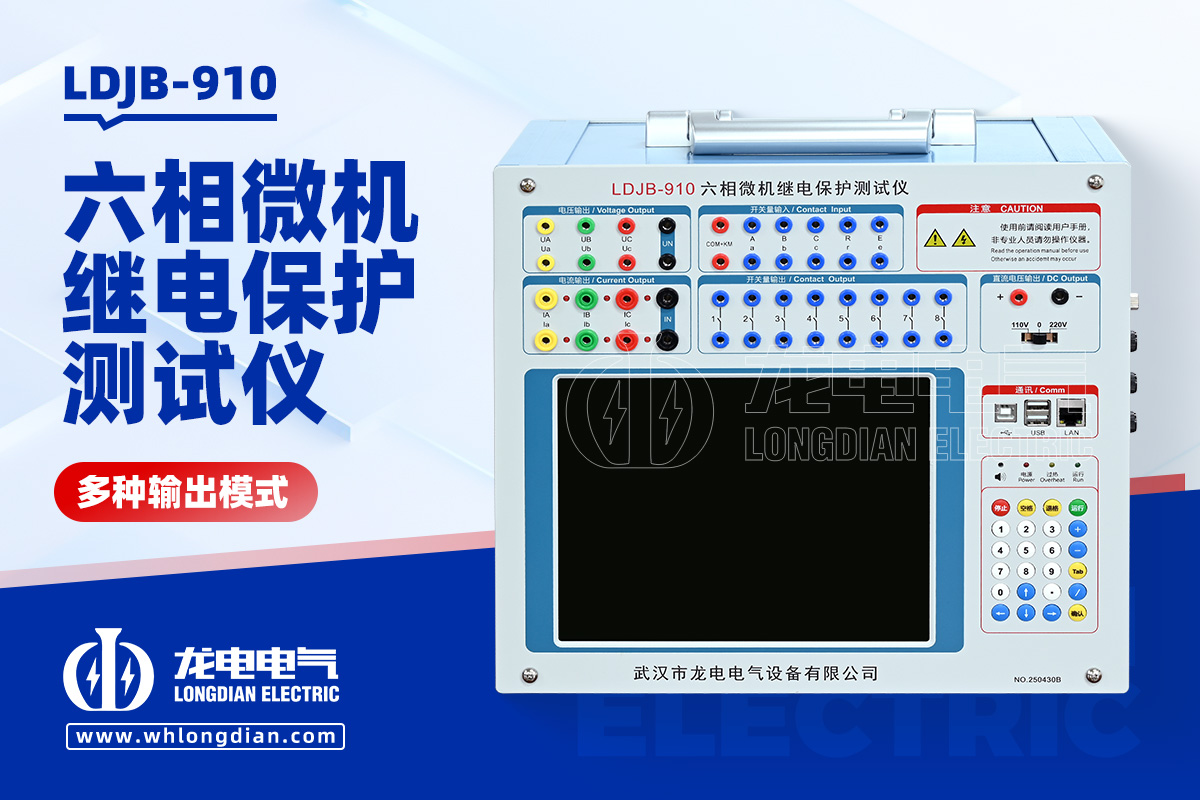

继电保护测试： 使用继电保护测试仪（如武汉BSport体育官网电气产品 LDJB-910）模拟各种故障电流电压，校验保护装置的动作逻辑、定值、时间特性是否准确可靠。

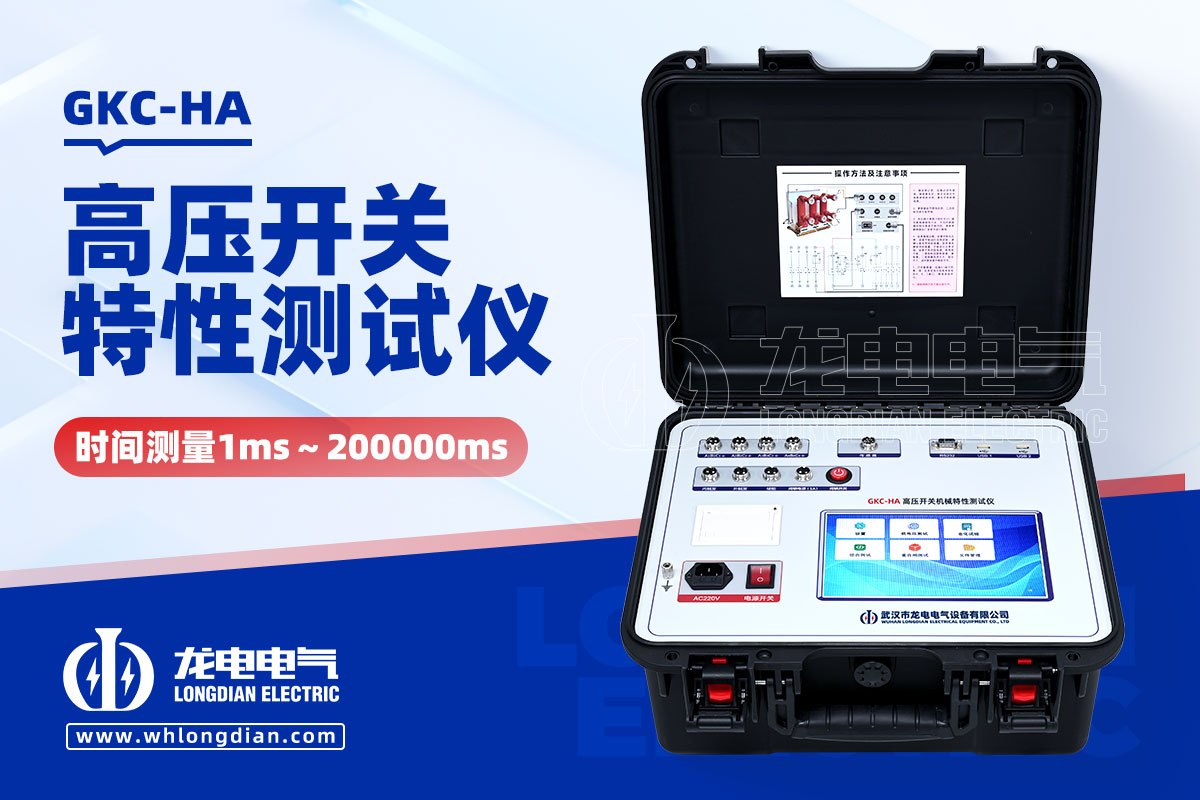

断路器测试： 使用断路器机械特性测试仪（如武汉BSport体育官网电气产品 GKC-HA）检测分合闸时间、速度、同期性、动作电压、回路电阻、机械特性等，确保其能快速、可靠执行分合闸命令。
