高压开关(断路器)，作为电力系统中至关重要的控制与保护设备，其运行状态直接关系到电网的安全与稳定。为了确保高压开关的可靠性，定期进行全面的特性测试是必不可少的。而高压开关综合特性测试仪正是为此而生，它能对高压开关的各项机械动力学特性进行精确测量和评估。

那么，一台高压开关综合特性测试仪究竟能检测哪些项目呢？以下是其核心检测内容的详细解析：

1. 时间参数测试：毫秒间的精准捕捉

时间参数是衡量高压开关动作速度和协调性的关键指标。测试仪能精确测量到毫秒级：

• 合闸/分闸时间： 从发出操作指令到触头完全闭合或分离所需的时间，直接反映开关的响应速度。

• 合分闸时间： 连续操作（如合-分或分-合）的总时间，用于评估快速重合闸等功能。

• 三相同期性： 测量三相触头动作时间的一致性，确保不会因不同期而产生过电压或过电流。

• 相内不同期： 对于多断口开关，测量同一相内各断口动作时间的一致性。

• 合闸/分闸弹跳时间及次数： 触头在接触或分离时可能出现的弹跳现象，弹跳时间和次数过多会加速触头磨损，影响灭弧性能。

• 无电流时间： 在重合闸操作中，触头分离到再次闭合期间，线路中断电的时间，直接影响电网供电的可靠性。

2. 速度参数测试：运动轨迹的深度分析

除了时间，触头运动的速度和加速度也是评估开关机械性能的重要依据：

• 合闸/分闸平均速度： 触头在整个行程中的平均移动速度。

• 指定行程段速度： 测量触头在特定关键行程（如分闸开距行程、合闸触头接触行程）内的速度，这对于判断灭弧和合闸效果至关重要。

• 最大速度： 触头在运动过程中的峰值速度，反映其瞬时加速能力。

• 速度波形： 绘制速度随时间变化的曲线，能直观地反映出机构运行是否平稳，有无异常抖动。

3. 行程参数测试：空间位移的精确刻画

行程参数描述了触头在空间上的运动距离：

• 总行程： 动触头的总位移距离。

• 开距： 触头完全分闸后的距离，确保足够的绝缘强度。

• 超行程： 触头合闸或分闸后，超出最终稳定位置的额外行程，用于判断机构缓冲性能。

• 过冲行程： 触头在分闸后向反方向的短暂回弹距离。

• 行程曲线： 绘制行程随时间变化的曲线，直观显示触头运动过程的平稳性和连续性。

4. 线圈电流与操作电压测试：控制回路的健康体检

操作线圈是驱动高压开关动作的核心部件，对其进行检测必不可少：

• 合闸/分闸线圈电流： 测量操作线圈在动作过程中的电流值和电流波形，判断线圈是否正常得电，有无卡涩或堵转现象。

• 线圈电阻： 测量线圈的直流电阻，判断线圈是否正常，有无短路或断路。

• 低电压动作试验： 测试开关在操作电压低于额定值时是否仍能可靠动作，评估其操作电源的裕度。

5. 特色功能：更全面的诊断能力

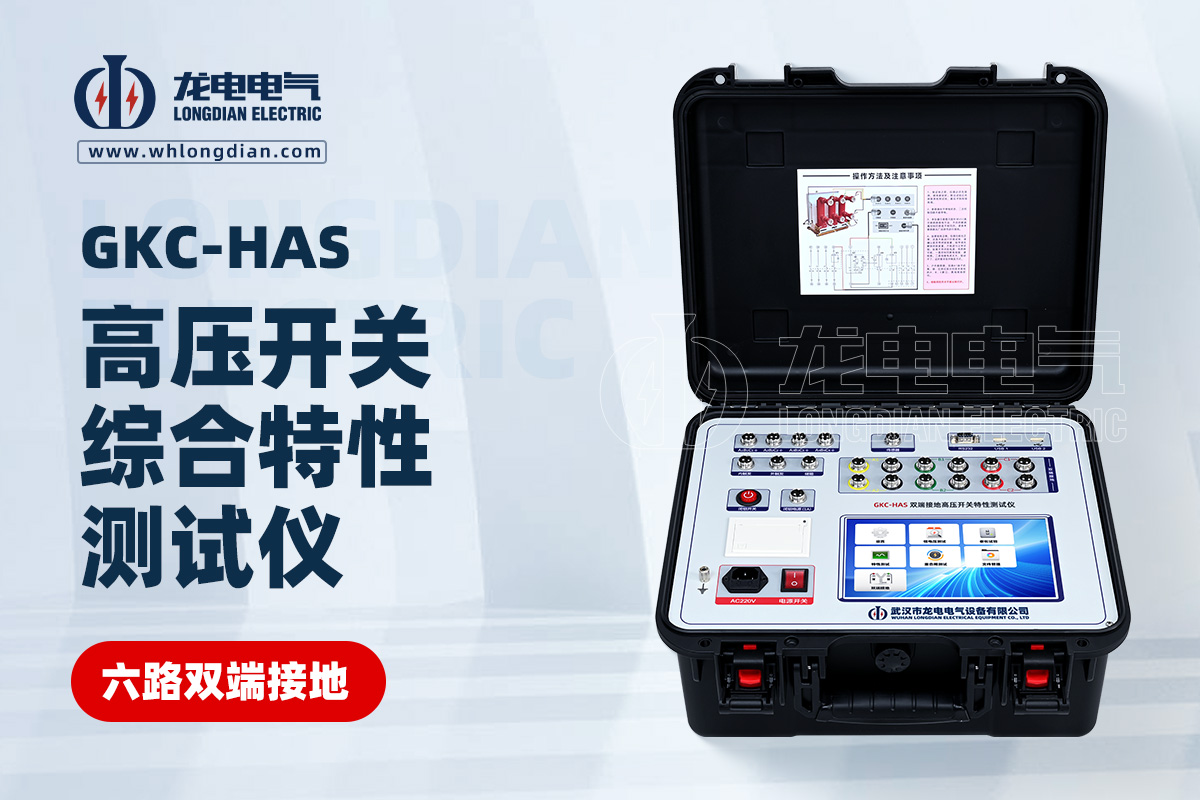

除了上述核心检测项目，一些高压开关综合特性测试仪还提供丰富的选配功能，以满足更专业的测试需求。例如，武汉BSport体育官网电气生产的高压开关机械特性测试仪就提供了以下选配功能：

• 合闸电阻测试： 测量合闸过程中，合闸电阻（如有）的投入和切除时间，以及阻值是否符合要求，这对于限制合闸过电压至关重要。

• 回路电阻测试： 测量断路器主回路的接触电阻，判断触头接触是否良好，是否存在过热隐患。

• 动态电阻测试 ： 在断路器动作过程中实时测量触头电阻的变化，可以更灵敏地发现触头接触不良、磨损或断裂等早期故障。

• 石墨触头测试： 针对采用石墨触头的高压开关，进行专门的性能评估，确保其导电和灭弧性能。

• 双端接地测试： 在断路器两侧均接地的情况下进行测试，模拟实际运行工况，提高测试的准确性和安全性。

6. 其他辅助测试项目

部分高级测试仪还会提供更多辅助功能：

• 储能电机时间： 对于弹簧操作机构，测试储能电机完成储能所需的时间。

• 重合闸功能测试： 模拟重合闸过程，全面评估其动作逻辑和各项时间参数。

• 操作电源波形： 监测操作电源在动作过程中的电压变化。

通过这些全面的检测项目和丰富的选配功能，高压开关综合特性测试仪能够帮助电力运维人员及时发现并解决高压开关的潜在问题，有效预防事故发生，确保电网安全可靠运行。
