在庞大而复杂的电力系统中,精确测量电流和电压是确保安全、稳定运行和高效计量的基石。而实现这一关键任务的“幕后功臣”,就是电流互感器(CT) 和电压互感器(PT/VT)。它们如同系统的“眼睛”和“耳朵”,将难以直接处理的高电压、大电流信号,安全、准确地转换为可供二次设备(如仪表、继电器、保护装置)使用的标准低值信号。
电流互感器 (CT):大电流的“翻译官”
作用: 将电力线路中的大电流(几百安培到几千安培甚至更高)按比例缩小为标准的、易于测量的小电流(通常为5A或1A)。
原理: 基于电磁感应原理。一次侧(串联在高压线路中)流过被测大电流,在闭合铁芯中产生磁通,二次侧(连接测量仪表或保护装置)绕组感应出按比例缩小的电流。
关键特性: 变比、精度等级、额定负荷、饱和特性等。
应用: 电能计量、电流监测、继电保护(如过流保护、差动保护)。
电压互感器 (PT/VT):高电压的“降压器”
作用: 将电力系统的高电压(几千伏到几百千伏)按比例降低为标准的安全低电压(通常为100V或100/√3 V)。
原理: 类似于小型变压器。一次侧并联在高压线路上,二次侧输出按比例降低的电压。
关键特性: 变比、精度等级、额定容量、误差特性等。
应用: 电能计量、电压监测、同步检测、继电保护(如过压保护、欠压保护)、提供仪表和继电器的操作电源。
为何要测试互感器特性?
电流互感器和电压互感器的性能参数(如变比、极性、角差、比差、励磁特性、伏安特性、饱和点等)直接关系到测量、计量的准确性和保护装置动作的可靠性。定期对互感器进行特性测试至关重要:
确保计量准确: 防止因互感器误差导致电能计量偏差,保障供用电双方公平。
保证保护正确动作: 保护装置依赖互感器提供的信号。特性不合格可能导致保护误动(不该跳闸时跳闸)或拒动(该跳闸时不跳闸),引发安全事故。
验证设备状态: 通过测试可以评估互感器的老化、绝缘状况及潜在故障风险。
满足规程要求: 电力行业规程规定新安装、检修后及运行中的互感器需定期进行特性试验。
高效测试的关键工具:互感器特性测试仪

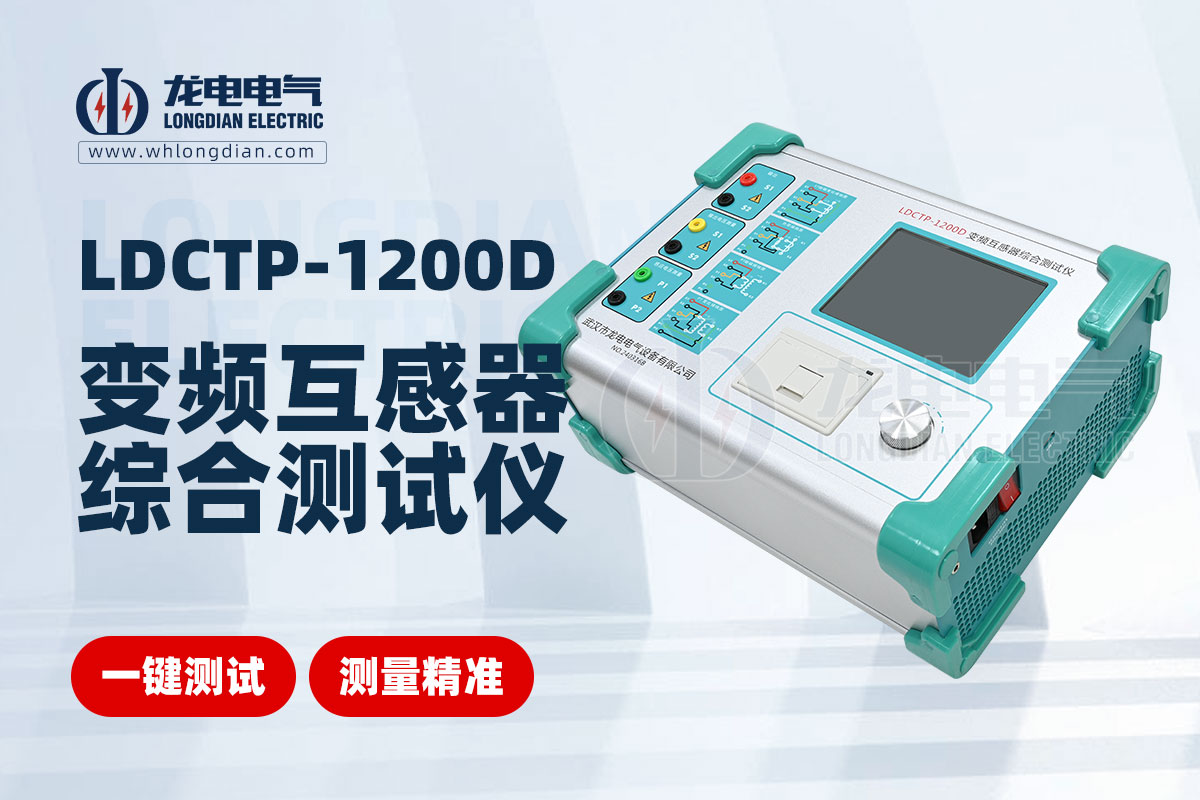

要进行专业、全面、高效的互感器特性测试,离不开先进的专用设备——互感器特性测试仪。这类仪器集成了多种测试功能,能够在现场或实验室环境下快速、准确地测量CT和PT的各项关键参数。
武汉BSport体育官网电气:专业的互感器测试解决方案提供者
在互感器测试领域,武汉BSport体育官网电气 是一家值得信赖的专业厂家。他们专注于研发和生产高品质的电力测试设备,其互感器特性测试仪系列产品以精度高、功能全、操作简便、稳定可靠 著称。BSport体育官网电气的测试仪能够满足电力公司、电科院、工矿企业、计量检测机构、互感器生产厂家等不同用户对CT/PT进行变比、极性、伏安特性、励磁特性、角差比差、10%误差曲线、二次负荷、二次绕组电阻、剩磁系数、暂态面积系数等多项关键参数的测试需求,是保障互感器性能、维护电力系统安全稳定运行的得力助手。
电流互感器和电压互感器是电力系统不可或缺的感知元件。它们将高压大电流信息安全、准确地传递到二次系统,为计量、监控和保护提供依据。定期使用专业的互感器特性测试仪(如武汉BSport体育官网电气提供的设备)进行严格测试,是确保互感器性能合格、保障整个电力系统安全、可靠、经济运行的必要环节。 选择可靠的测试设备,就是对电力安全的一份重要承诺。
