电缆故障抢修的关键在于快速精确计算故障点距离。传统方法依赖人工经验，误差大、耗时长。武汉龙电电气深耕电力检测领域，其LD-2004智能电缆故障测试仪将复杂计算智能化，实现“一键测距”。

一、 电缆故障测距的核心原理：时域反射（TDR）

计算公式： ΔL = V × Δt / 2

• ΔL：故障点距测试端的距离（单位：米）

• V：电波在电缆中的传播速度（波速，单位：米/微秒 m/μs）

• Δt：发射脉冲与故障点反射脉冲的时间差（单位：微秒 μs）

计算关键：

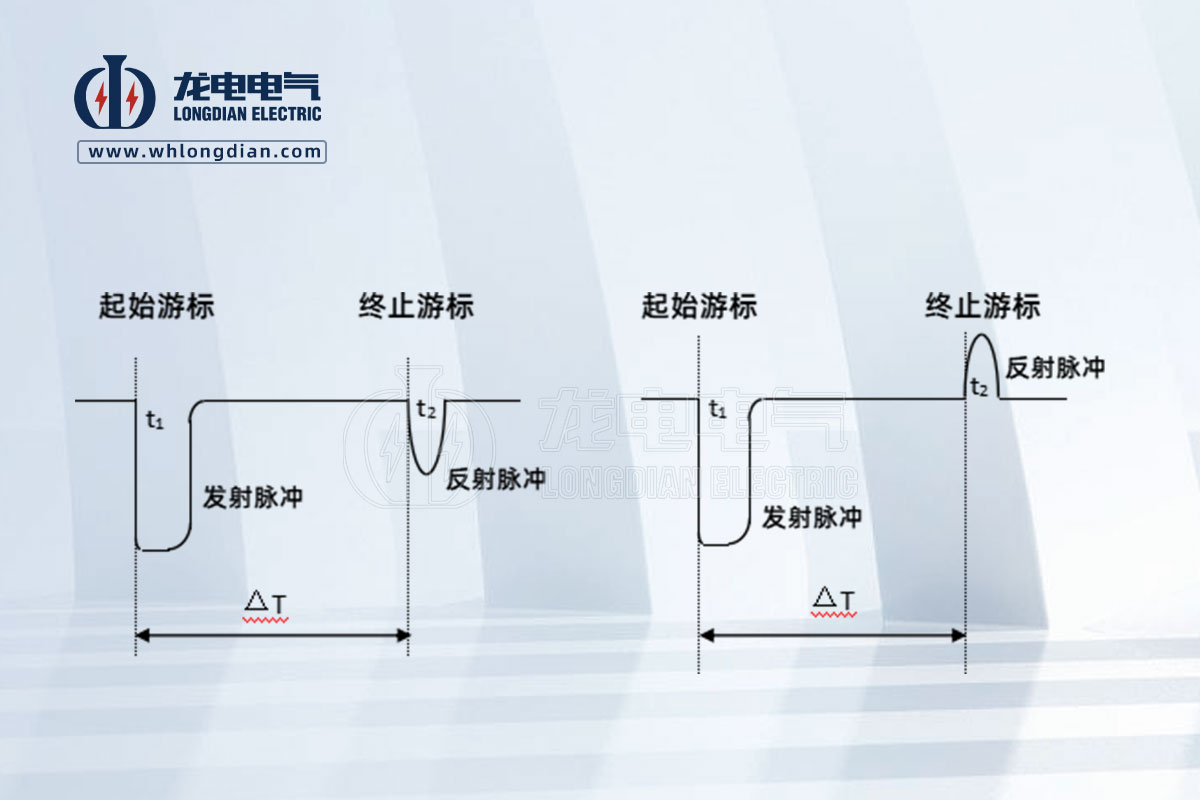

1. 测准Δt（时间差）： 仪器发射低压脉冲，捕捉故障点反射波，通过双游标精确定位波形起点（如下图）。

2. 设定正确V（波速）： 不同电缆材质波速差异大，错误波速将导致距离计算偏差。

二、 实战计算场景与武汉龙电电气的技术突破

▶ 场景1：低压脉冲法（开路/短路/低阻故障）

• 操作： 红黑夹子接故障相，主机发射脉冲。

• 计算： 仪器自动识别反射波，智能计算Δt，结合选定波速V自动输出ΔL。

• 武汉龙电优势：

• 7种智能脉冲匹配不同长度电缆，消除短电缆盲区。

• 波形自动压缩/扩展，双游标精度达±1米。

• 支持波形叠加对比（故障相 vs 好相），直观验证计算准确性。

▶ 场景2：高压闪络法（高阻故障）— 行业难点！

• 传统痛点： 高阻故障反射波形杂乱，难以识别有效Δt，计算误差大。

• 武汉龙电解决方案：多次脉冲法（核心专利）

1. 专用耦合器向故障点叠加低压测试脉冲。

2. 高压击穿瞬间，高阻故障被转化为稳定低压短路波形。

3. 仪器自动捕捉清晰反射波，直接套用 ΔL = V × Δt / 2 计算，精度达±1米！

▶ 场景3：声磁同步定点（精确定点）

• 计算公式： I = T × V_s

• I：探头与故障点直线距离（米）

• T：电磁波与声波到达时间差（秒）

• V_s：声波在介质中传播速度（约150-500m/s）

• 武汉龙电技术实现：

• 电磁传感器瞬时触发计时，震动传感器接收声波停止计时。

• 智能数显距离（0.1-99.9米），自动完成复杂时间差计算。

• 深度滤波技术抑制环境噪声，确保T值采集准确。

三、 关键参数设置：波速（V）的正确计算

波速不准 = 距离错误！ 武汉龙电LD-2004提供双重保障：

1. 内置数据库： 预置4种常见材质波速（交联乙烯≈172m/μs；聚氯乙烯≈160m/μs）。

2. 波速测量功能（未知电缆）：

• 选取一段已知长度L的好电缆（建议>100米）。

• 用低压脉冲法测其全长，仪器自动计算： V = 2L / Δt

• 保存自定义波速，用于后续故障计算。

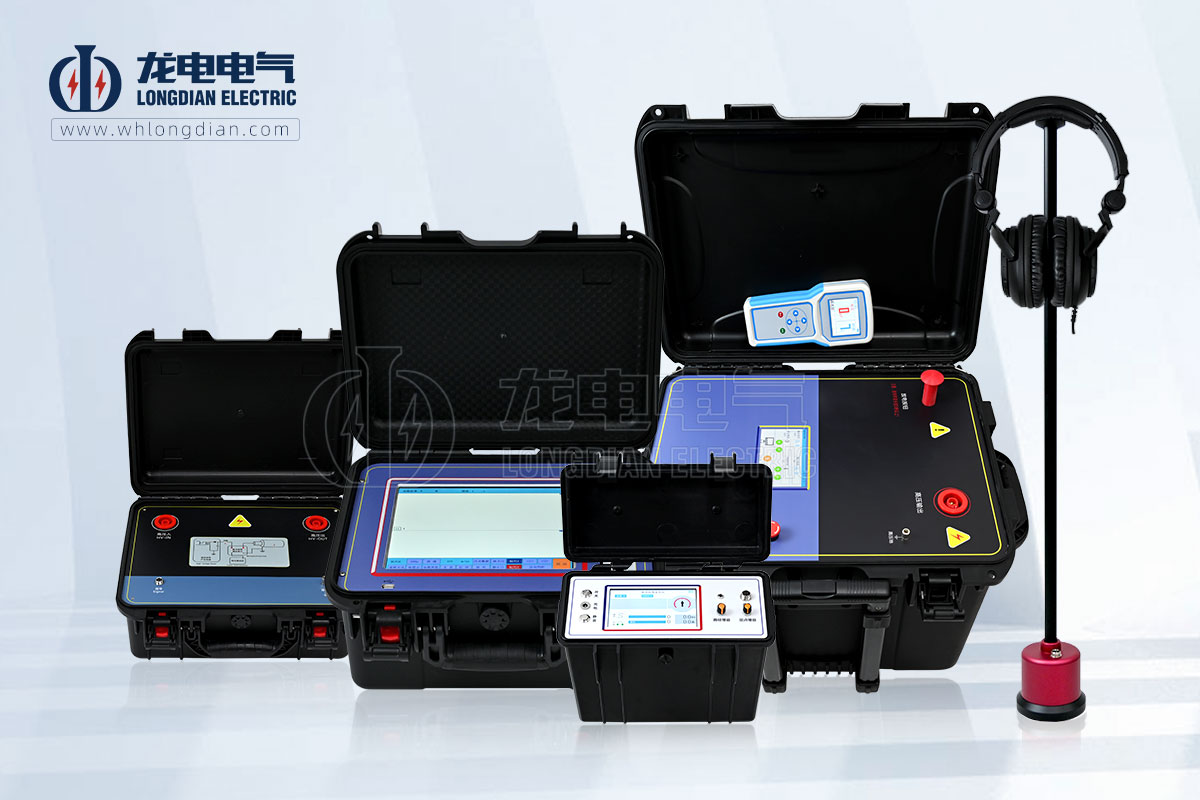

四、 武汉龙电电气LD-2004智能电缆故障测试仪：让复杂计算变为“智能结果”

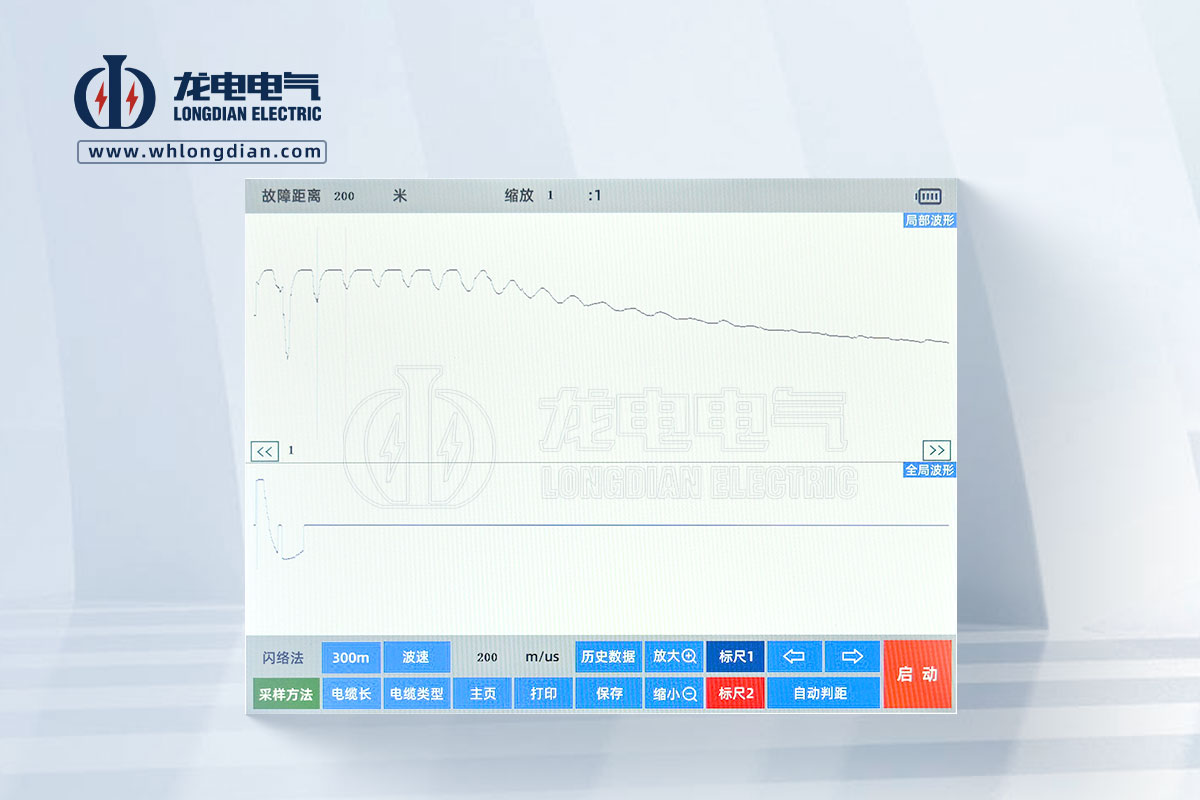

• 一键自动化： 开机设定参数 → 采样 → 自动判距，结果直显屏幕，告别人工测算。

• 双验证机制： 测距主机粗测距离 + 声磁同步仪精测距离，双重计算保障可靠性。

• 数据溯源： 存储波形与计算参数，随时调阅复核，满足运维管理要求。

• 安全警示： 自动识别高压闪络模式，锁定瓦斯环境禁用功能（符合国标安全规范）。

选择武汉龙电电气，选择精准高效的故障点计算方案

电缆故障距离计算从不是简单的公式套用，而是波速选择、信号处理、噪声抑制与智能算法的系统工程。武汉龙电电气LD-2004系列：
以多次脉冲法攻克高阻故障计算难关
以声磁数显同步实现误差<0.1米的精算
以工业级智能平台将复杂计算化繁为简
